Dépose d'un bloc instruments

Matériels necessaires:

- Un tournevis cruciforme de taille moyenne

- une clé à douille de 8 avec un prolongateur assez long

Notre but est de partir de,     pour arriver à ca

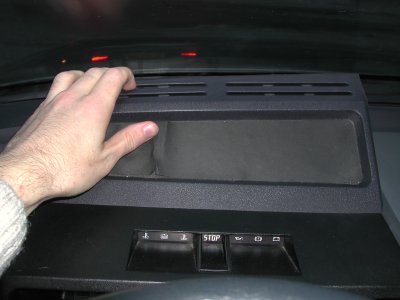

Pour commencer il faut déposer la plaque situer au dessus du combiné en la tirant vers soi et en la soulevant comme sur la photo. Cela permet d'accéder à l'ensemble du cablage et aux 2 premiers boulons de 8mm.

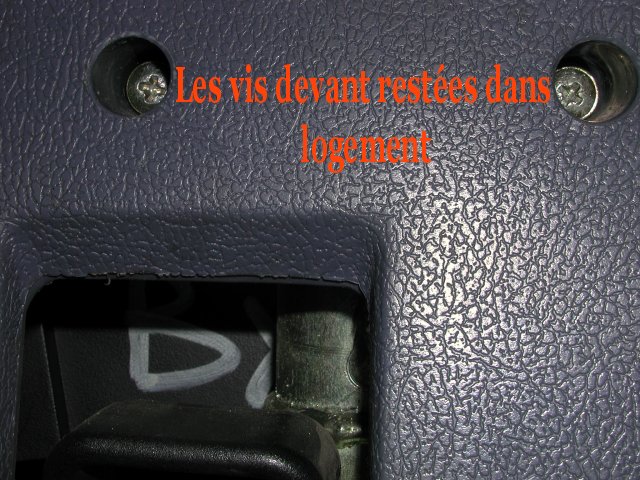

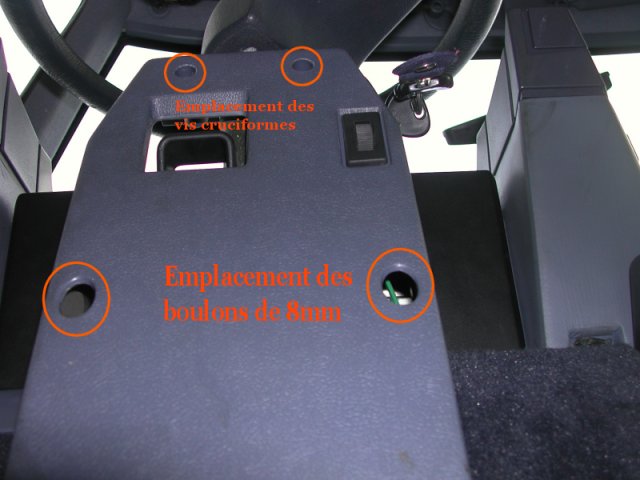

Nous allons deja deposer les boulons de 8mm et les vis cruciformes qui maintiennent le combiné par le bas. Rien de compliqué mais surtout ne pas demonter complètement les vis cruciformes car celles ci ne sont pas dans des logements droits mais en biais. Je vous promets une belle galère pour les remettre si vous avez le malheur de les enlever de leur logement.

Voir le details et gros plan sur les vis

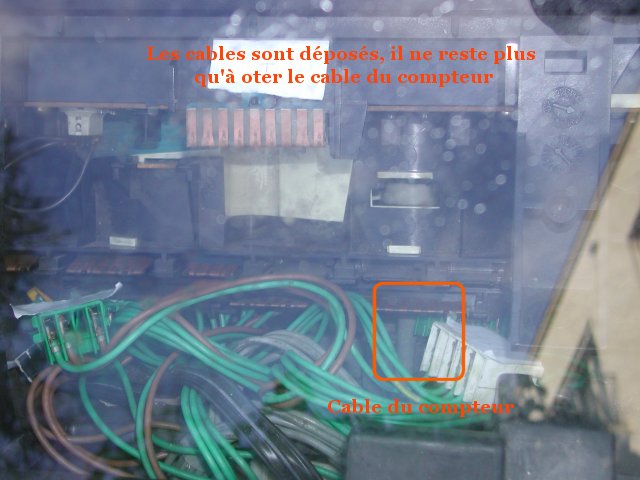

Ensuite deposé les boulons du dessus. Le combiné est maintenant libre dans son logement. Il suffit d'oter les cables et nappes qui sont reliés au combiné. Ne pas oublier de mettre des petites etiquettes pour se rappeler l'emplacement du cable au remontage. Prendre ensuite le combiné et le tirer vers soi pour declipser le cable du compteur. Une force modéré permet de liberé ainsi le bloc.

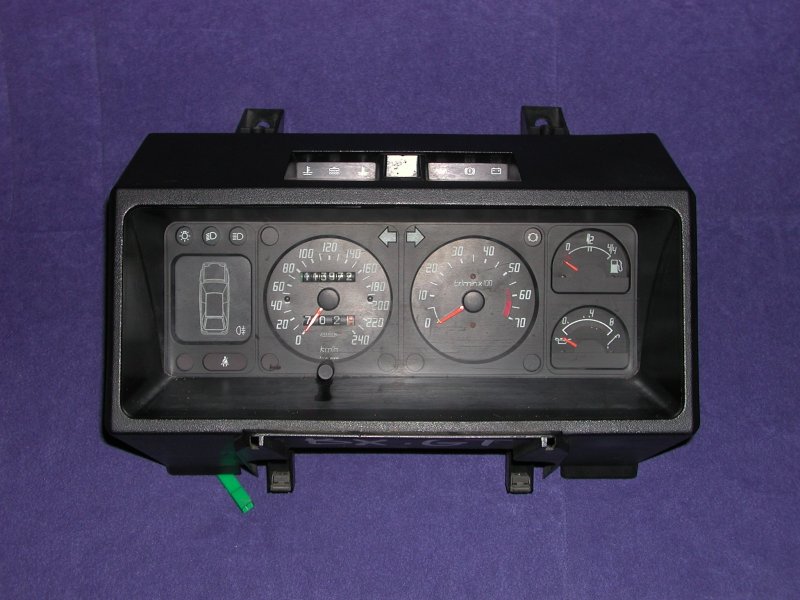

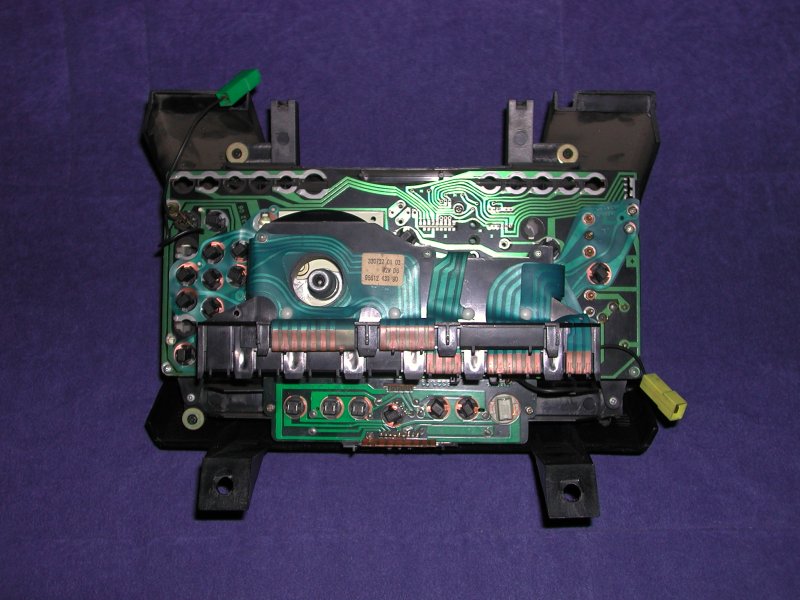

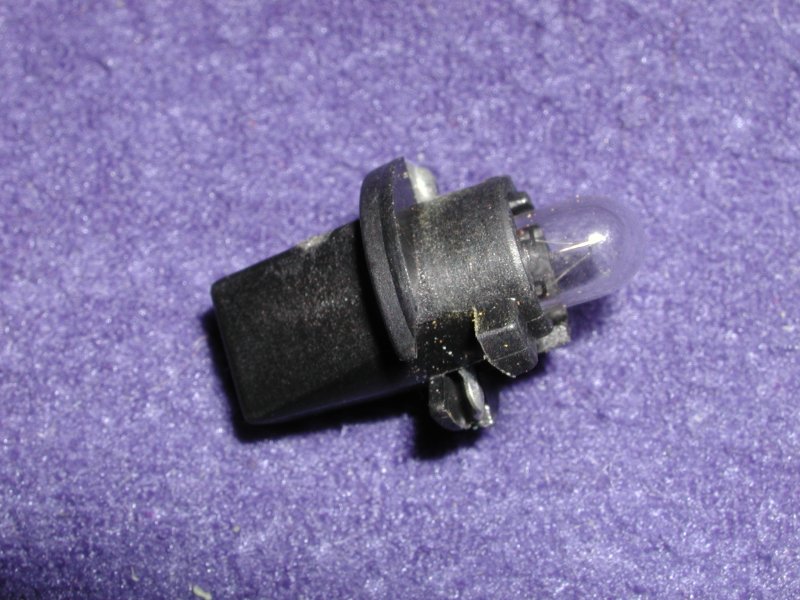

Voila donc entre vos mains le combiné.

(vous pouvez cliquer sur les photos pour les agrandir : photo en 800X600)
